INSERIMENTO DI UNA STRUTTURA PORTANTE UN ASCENSORE

IN UN VANO SCALA MOLTO STRETTO

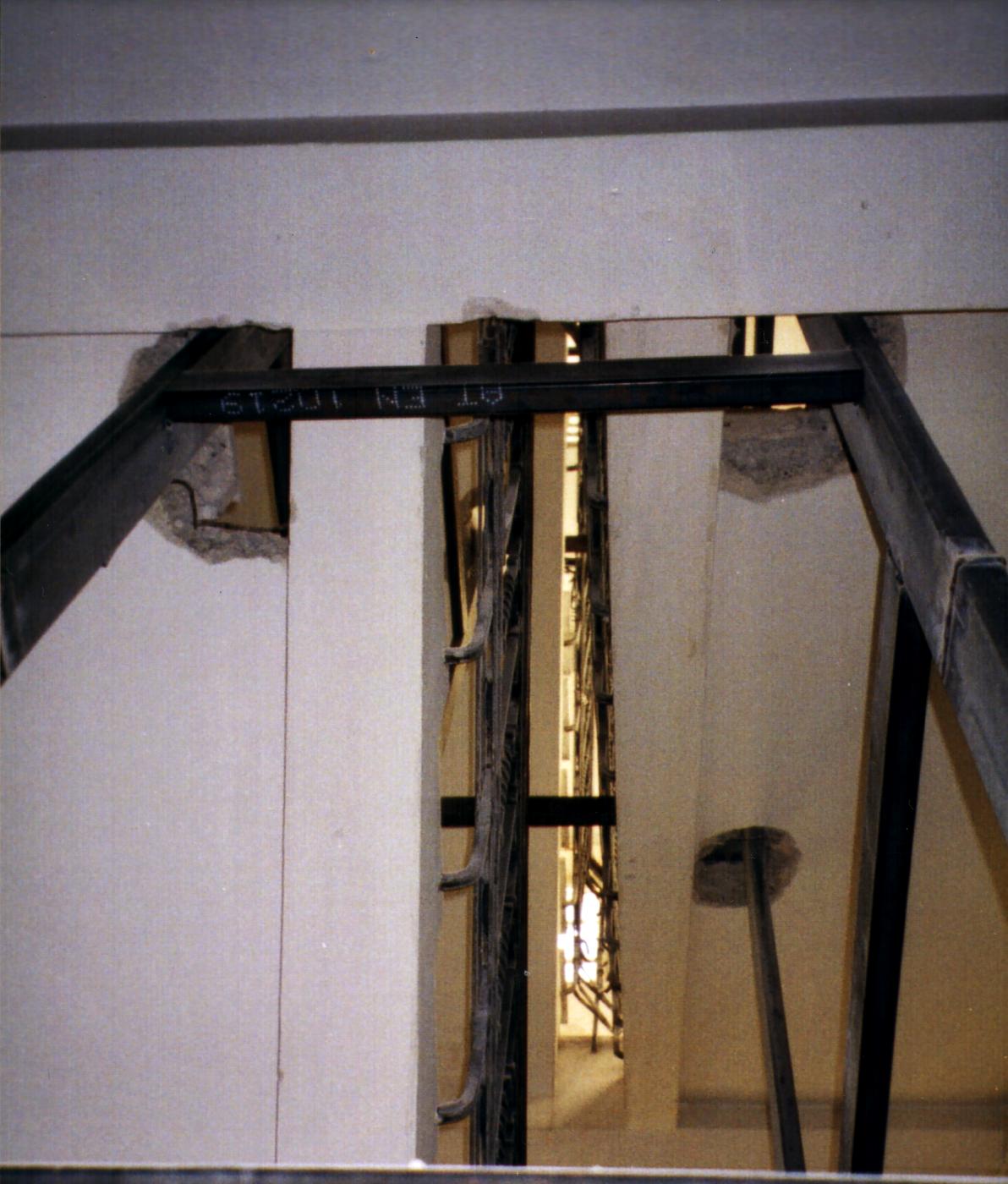

Nella foto a sinistra, si vede lo sfondamento preventivo dei solai delle rampe,   per far passare i montanti della torre.

Sono visibili le travi in cemento armato, a  sostegno delle rampe.

Tali travi dovranno essere tagliate e sostituite da travi di acciaio, poste all'esterno dei montanti della torre.

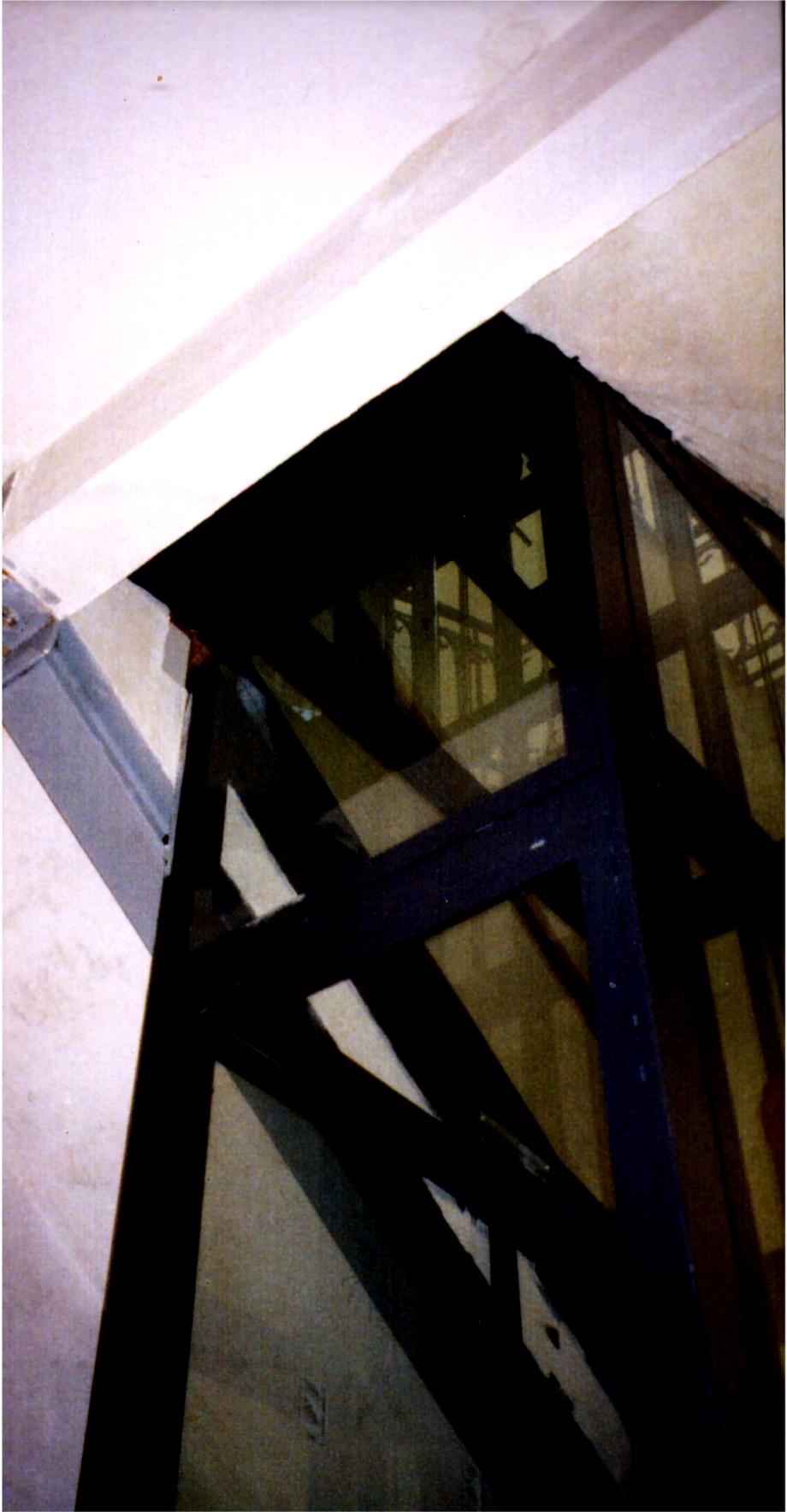

Nella foto a destra, si intravede una putrella di acciaio, già  montata, che sostiene una delle rampe delle scale.

Le putrelle, di solito vengono ancorate ai solai dei pianerottoli.

Questo tipo di intervento presenta alcune difficoltà di esecuzione.  Infatti i solai e le travi di sostegno dei pianerottoli, di solito, sono vecchi ed il cemento armato è quasi sempre, piuttosto degradato.  Pertanto, se il collegamento trave di acciaio / trave dei solai, non è progettato ed eseguito a regola d'arte, si potrebbero avere dei cedimenti.
